开发背景

随着xEV技术持续进步以及可再生能源市场不断增长，围绕高压设备构建的评估、测试和生产能力需求正在加速提升。然而，当测量电压超过1500V时，传统功率分析仪需要专用高压分压器，这可能影响测量精度，并使布线和设备安装更加复杂。此外，在xEV应用中测量电机效率时，传统上需要分别测量功率信号和旋变信号，并随后在PC上进行同步。再加上需要将测量仪器安装到标准机架式系统或空间受限的桌面测试环境中的应用难题，这些要求使测试和评估流程变得复杂且耗时。

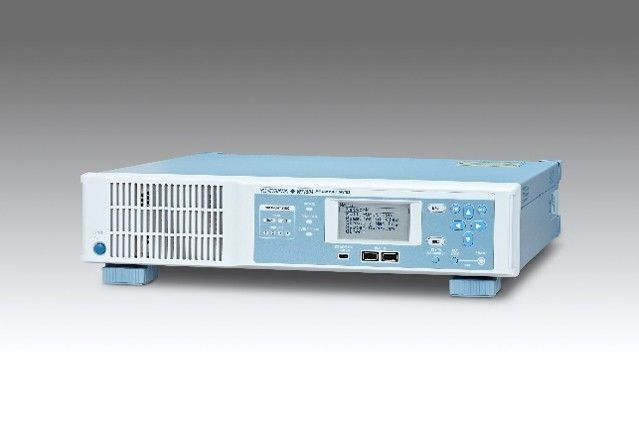

为应对这些挑战，横河测试测量开发了WT1500高精度功率分析仪，可在最高2000V的系统中无需使用高压分压器，同时显著提升易用性，从而实现更高效、更简化的测试与评估工作流程。

主要特点

1. 适配高压、具备高精度测量的优异性能

WT1500提供WT系列中较高水平的测量性能，可在广泛的工作条件下保持出色的测量精度。此外，它提供两种输入单元以适应特定应用，使单台仪器既能支持储能系统（ESS）和功率转换系统（PCS）等高压系统的评估，也能支持最新xEV电机的测量。

主要规格：

l  总功率精度为±0.038%（DC、50/60Hz），在50/60 Hz时低功率因数精度为视在功率S^*3 的±0.07%。

l  高压输入单元支持最高2000VDC和300 kHz的直接测量，非常适合PCS和ESS应用。

l  高带宽输入单元支持最高1000V、2MHz带宽，对于测量现代xEV电机产生的复杂高频波形至关重要。

l  两种输入单元配备相同的电流传感器输入，并可在单台设备中混合使用。

2. 系统集成与节省空间的设计

尽管外形紧凑、便于集成到各类测试系统中，WT1500仍提供丰富的通信接口和远程控制功能，可灵活连接各种测试与评估系统。该设备适用场景十分广泛，既能无缝集成至自动化评测系统，也可独立完成各类测量与分析工作。

l  支持最多四路功率测量和四组电机评估。

l  支持编码器和旋变信号输入、IEEE 1588时间同步、向CAN/CAN FD总线输出数据，以及通过UDP通信进行低延迟数据传输。

l  配备多种接口，可通过PC、外接显示器或平板电脑进行远程操作，使WT1500可作为独立测量仪器使用。紧凑的前面板控制界面也简化了连接和配置设置。

l  节省空间的2U设计（19英寸机架宽度，约88 mm高）便于集成到评估系统机架和测试设备安装环境中。

3. 面向多通道测量的扩展性

对于需要超过四个通道的测量，最多可同步五台WT1500，实现20通道功率测量。整套系统由一台设备作为主控主机，负责下发从机参数配置指令，并汇总采集所有测量数据。

 WT1500在电压端子旁配备了独特的电流输入端子，可为电流传感器供电。结合一系列作为附件提供的新型适配器，WT1500可兼容多种传感器：CT系列穿芯式（D-sub 端子，60A—2000A，AC/DC）、CT1000S开合式（BNC，1000A，AC/DC）以及仅交流钳形电流探头（BNC，50A和200A级）。^*4



*1 将电机旋转角度作为电信号输出的位置检测信号。
*2 计划于2026年内发布的选件。

*3 视在功率。

*4 新型电流适配器计划于8月19日发布，并将在2026年内陆续推出。



主要目标市场

·       EV/xEV、汽车

·       电力

·       可再生能源（PCS/ESS）



应用

·        四通道功率测量，可同时处理单相和三相输入，并使用PC管理系统配置和数据采集。

·        分别使用双WT1500和单台设备配置，对双系统逆变器电机和 e-Axle系统进行测量。

·        ESS和PCS的多台同步测量及高压测量。



更多信息

高精度功率测量仪 WT1500 | 横河测试测量官网 - Yokogawa
